無線測溫在風力發電上的解決方案

1.在風力發電機組艙內部發電機或其他重要電氣設備上安裝無線溫度傳感器。

2.在機艙內部安裝無線接收裝置，與無線傳感器之間利用無線技術傳輸數據。

無線接收裝置上行可以根據情況應用有線或無線數據傳輸。

3.在箱變重要設施上安裝無線溫度傳感器。

4.在風機底部至箱變的動力電纜上敷設無線溫度傳感器，

 5.在風場主控室安裝主機服務器，安裝溫度后臺監控系統。在溫升過高時或溫升過快時系統發出告警（溫度監控平臺告警，短信告警等）。

無線測溫的組成部分

1.無線測溫傳感器

無線測溫傳感器用于測量高壓帶電物體表面貨接點處的溫度，比如母線連接處、高壓開關柜內的裸露觸點、戶外刀閘及變壓器等的運行溫度。傳感器將溫度信號通過無線網絡發送到無線式溫度監測儀或無線接收模塊。

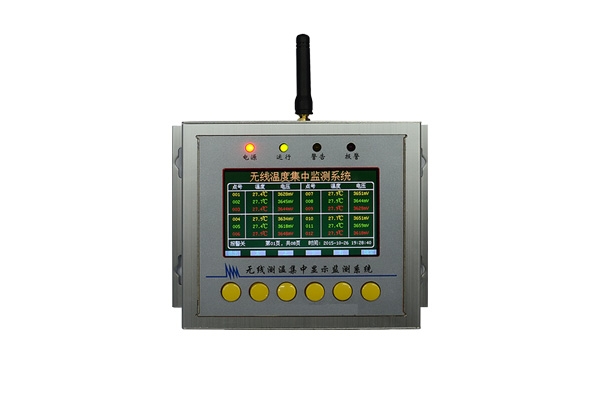

2.無線測溫接收模塊

無線接收模塊由無線發射電路、邏輯控制電路、RS485通訊接口組成，其工作過程是通過無線通道實時的接受溫度傳感器的溫度數據，并通過RS485總線將數據傳送給后臺監控系統

3.后臺監控系統

后臺監控系統將所有傳感器數據采集以后集中進行分析、預警。系統自動顯示所采集到的各個溫度數值并對比各節點的溫度，系統具有預警和告警兩種報警報警方式，通過用戶設置的報警閥值，將溫度超標的傳感器節點及超標溫度通過語音、短信報警模塊等多種方式及時通知維護人員。方便維護人員檢查和排除隱患，把故障消除在萌芽狀態，從而達到安全供電的目的。
