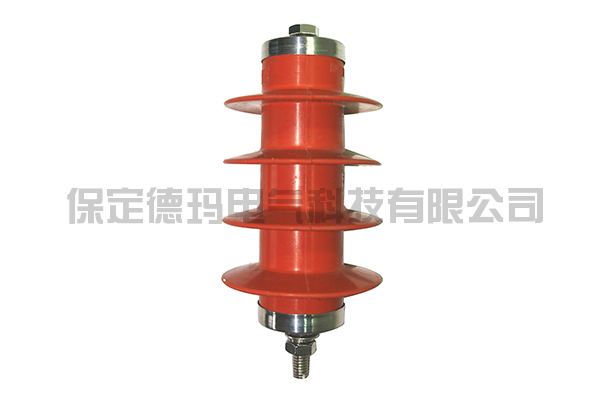

氧化鋅避雷器

您的當前位置：首頁 >> 產品中心 >> 消弧及過電壓設備

氧化鋅避雷器

所屬分類：消弧及過電壓設備
點擊次數：
發布日期：2024/01/19
在線詢價

詳細介紹

無間隙金屬氧化物避雷器

技術參數

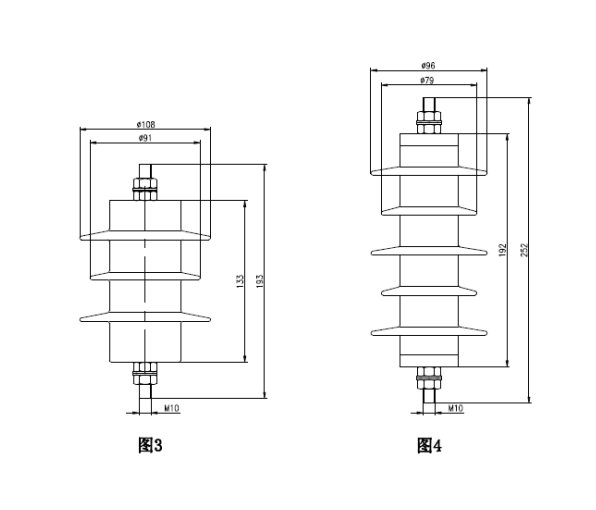

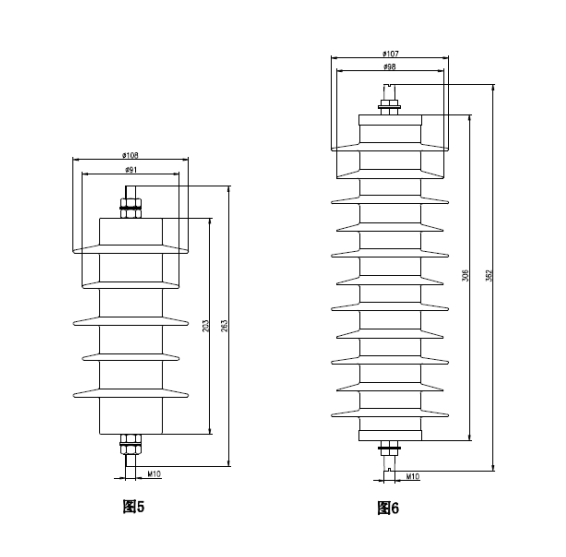

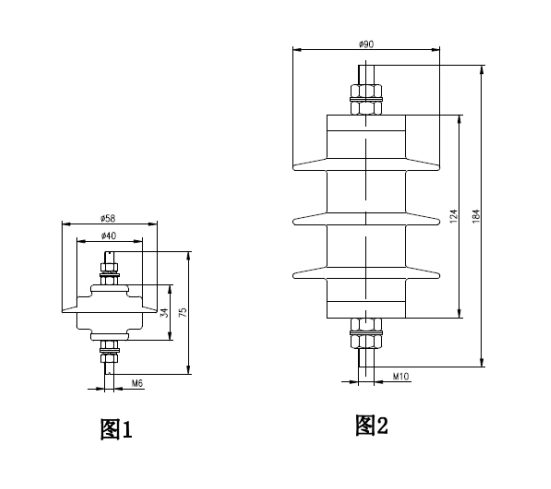

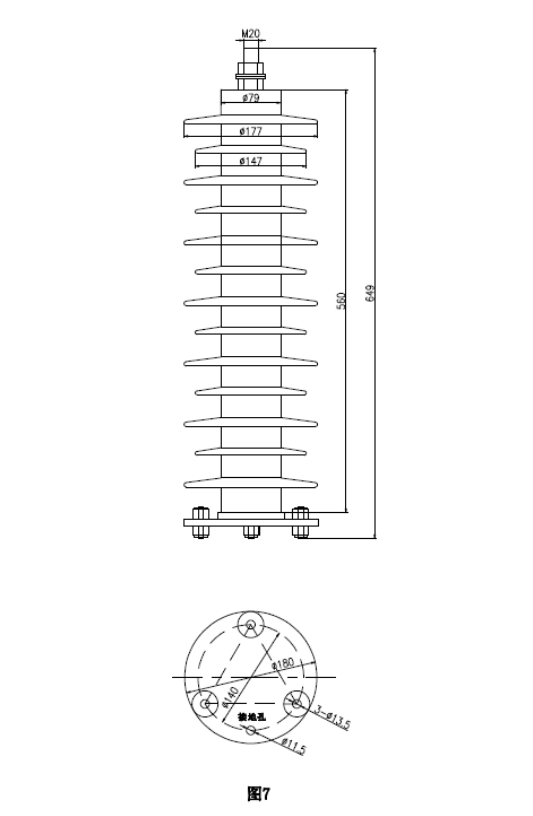

避雷器使用場所	型號	系統標稱電壓有效值 kV	避雷器額定電壓有效值 kV	避雷器持續運行電壓有效值 kV	直流1mA參考電壓 ≥ kV	標稱放電電流5kA			通流容量		外形尺寸圖
避雷器使用場所	型號	系統標稱電壓有效值 kV	避雷器額定電壓有效值 kV	避雷器持續運行電壓有效值 kV	直流1mA參考電壓 ≥ kV	陡坡沖擊電流殘壓峰值 ≤ kV	雷電沖擊電流殘壓峰值 ≤ kV	操作沖擊電流殘壓峰值 ≤ kV	2ms方波沖擊電流 ≥ Ａ	4/10us大電流沖擊 ≥ kA	外形尺寸圖
低壓型	HY1.5W-0.28/1.3	0.22	0.28	0.24	0.60	-	1.3	-	50	10	圖1
	HY1.5W-0.5/2.6	0.38	0.50	0.42	1.20	-	2.6	-	50	10	圖1
	HY1.5W-0.58/3.2	0.48	0.58	0.46	1.4	-	3.2	-	75	35	圖1
	HY1.5W-0.62/3.6	0.52	0.62	0.5	1.6	-	3.6	-	75	35	圖1
	HY1.5W-0.8/3.9	0.66	0.8	0.68	1.8	-	3.9	-	75	35	圖1
	HY1.5W-0.9/4.3	0.69	0.9	0.72	1.9	-	4.3	-	75	35	圖1
配電型	HY5WS-5/15	3	5	4.0	8.0	19.6	15.0	14.5	100	65	圖2
	HY5WS-10/30	6	10	8.0	15.0	34.5	30.0	25.5	100	65	圖2
	HY5WS-17/50	10	17	13.6	25.0	57.5	50.0	42.5	100	65	圖4
線路型	HY5WX-5/15	3	5	4.0	8.0	19.6	15.0	14.5	100	65	圖2
	HY5WX-10/30	6	10	8.0	15.0	34.5	30.0	25.5	100	65	圖2
	HY5WX-17/50	10	17	13.6	25.0	57.5	50.0	42.5	100	65	圖4
	HY5WX51/134	35	51	40.8	73.0	154.0	134.0	114.0	600/ 800	65	圖7
電站型	HY5WZ-5/13.5	3	5	4.0	7.5	15.5	13.5	11.5	200	65	圖2
	HY5WZ-10/27	6	10	8.0	14.4	31.0	27.0	23.0	200	65	圖2
	HY5WZ-17/45	10	17	13.6	24.0	51.8	45.0	38.3	200	65	圖4
	HY5WZ-26/66	20	26	20.8	37.0	76.0	66.0	56.0	400	65	圖6
	HY5WZ-34/85	20	34	27.2	48.0	95.0	85.0	75.0	400	65	圖6
	HY5WZ-34/95	20	34	27.0	52.0	106.0	95.0	84.0	400	65	圖6
	HY5WZ-51/134	35	51	40.8	73.0	154.0	134.0	114.0	600/ 800	65	圖7
	HY5WZ-54/134	35	54	43.2	77.0	154.0	134.0	114.0	600/ 800	65	圖7
發 電機型	HY5WD-4/9.5	3.15*	4	3.2	5.7	10.7	9.5	7.6	400	65	圖3
	HY5WD-8/18.7	6.3*	8	6.3	11.3	21.0	18.7	15.0	400	65	圖3
	HY5WD-13.5/31	10.5*	13.5	10.5	18.6	34.7	31.0	25.0	400	65	圖5
	HY5WD-17.5/40	13.8*	17.5	13.8	24.4	44.8	40.0	32.0	400	65	圖5
電動機型	HY2.5WD-4/9.5	3.15*	4	3.2	5.7	10.7	9.5	7.6	200	65	圖2
	HY2.5WD-8/18.7	6.3*	8	6.3	11.3	21.0	18.7	15.0	200	65	圖2
	HY2.5WD-13.5/31	10.5*	13.5	10.5	18.6	34.7	31.0	25.0	200	65	圖4
電機中性點型	HY1.5W-2.4/6	3.15*	2.4	1.9	3.4	-	6.0	5.0	200	65	圖2
	HY1.5W-4.8/12	6.3*	4.8	3.8	6.8	-	12.0	1.0	200	65	圖2
	HY1.5W-8/19	10.5*	8	6.4	11.4	-	19.0	15.9	200	65	圖2
	HY1.5W-10.5/23	13.8*	10.5	8.4	14.9	-	23.0	19.2	200	65	圖2
	HY1.5W-12/26	15.75*	12	9.6	17.0	-	26.0	21.6	200	65	-
	HY1.5W-13.7/29.2	18.0*	13.7	11.0	19.5	-	29.2	24.3	200	65	-
	HY1.5W-15.2/31.7	20.0*	15.2	12.2	21.6	-	31.7	26.4	200	65	圖4
電容器型	HY5WR-10/27	6	10	8	14.4	-	27.0	21.0	400	65	圖3
	HY5WR-17/46	10	17	13.6	24.0	-	46.0	35.0	400	65	圖5
	HY5WR-51/134	35	51	40.8	73.0	-	134.0	105.0	600/ 800	65	圖7
變壓器中性點	HY1.5W-30/80	35	30	24	44.0	-	80	76	600/ 800	65	圖7
	HY1.5W-33/90	35	33	26.4	48.0	-	90	86	600/ 800	65	圖7
	HY1.5W-42/102	35	42	33.6	60.0	-	102	95	600/ 800	65	圖7
電氣化鐵道型	HY10WT-42/120	27.5	42	34.0	66	138	120	98	600/ 800	100	圖7
注：“*”表示電機額定電壓有效值。

型號說明

本品依據GB11032-2010《交流無間隙金屬氧化物避雷器》，以HY5WS-17/50為例對其型號說明如下：
　　Y：金屬氧化物避雷器；
　　H：復合外套，無H即為瓷套；
　　5：標稱放電電流，因電壓等級而異；
　　W:無間隙，C:串聯間隙，B:并聯間隙；
　　S:配電型，Z:電站型,D:電機型，R:電容型，T:鐵道型：
　　17:避雷器額定電壓(kV)，即允許加在避雷器上的允許工頻電壓有效值，因型號和電壓等級而異。
　　50:標稱放電電流下殘壓峰值(kV),因型號和電壓等級而異。
