一、概  述

低壓供用電系統中，發電機、電動機在運行中發生單相接地是常見的故障，故障點出現電弧接地時會進一步擴大定子繞組絕緣損害甚至導致鐵芯灼傷燒結，如不及時發現并快速切除，故障將發展成為相間或匝間短路。基于上述原因，國際廣泛采用發電機、電動機中性點高阻接地，以限制接地電流，防止各種過電壓的危害，取得了良好的運行經驗；從20世紀90年代開始，中性點經電阻接地方式在我國配電網系統中，目前已廣泛地應用于我國城市供電系統、電廠、地鐵、冶金及石化等系統。

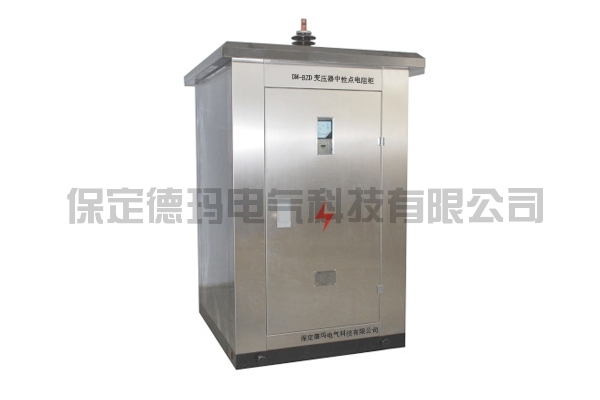

伊諾爾電氣專注于電力中性點保護裝置、過電壓保護裝置及繼電保護裝置的研發，于90年代引進、消化國外先進技術，采用進口特種不銹鋼合金電阻，研發生產了系列中性點接地電阻成套裝置，是國內首批研發、生產電力系統中性點電阻裝置的廠家。裝置在熱力和電氣性能上，完全能滿足電力中性點對設備的要求，具有耐受溫度高、電阻率高、電阻溫度系數小，同時又具有抗拉強度高、韌性好等優良的機械性能。DM-DYG低壓接地電阻柜主要用于低壓柴油發電機組0.22KV、火力發電廠0.38KV、煤炭生產企業0.66KV、啟動及制動和功率等電阻設備。

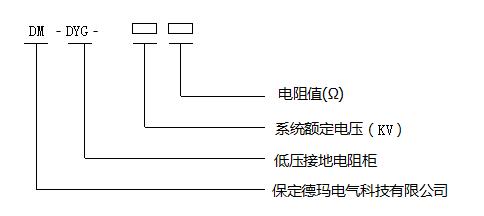

二、型號說明

三、一般使用條件

1、環境溫度：-30℃～+50℃；
2、大氣相對濕度：日平均不超過95%，月平均不超過90%；
3、海拔不超過3000m；
4、具有良好的接地網；

5、使用于電網頻率48～52Hz（50 Hz系統），58～62 Hz（60 Hz系統）的系統中；

6、周圍環境中無易燃易爆、腐蝕性氣體及導電塵埃。

注：若使用條件與以上不同時，需在訂貨時加以注明

四、執行標準

DL/T780-2001        配電系統中性點接地電阻器
DL/T620-1997        交流電氣裝置的過電壓保護和絕緣配合
GB/T16927.1-1997    高電壓試驗技術 第一部分：一般試驗要求
GB1208-1997         電流互感器
GB4208-93           外殼防護等級（IP代碼）
IEEE32-1972標準    中性點接地裝置的技術、術語和試驗

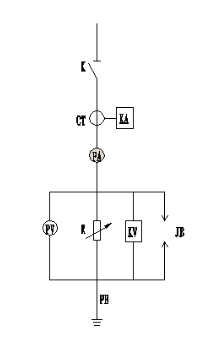

五、裝置工作原理

六、產品特點

1、產品采用優質不銹鋼鎳鉻合金（Cr20Ni80）電阻，導電率高，溫度系數α為8.5×10 -5 ℃(20-1100℃)，溫度系數小。電阻可耐1500℃防燃防爆，可靠性高，耐腐蝕，阻值穩定；

2、本產品也可以使用于各種低壓配電系統中，在低壓線路中，如無中性點加接地變壓器可與之配合使用；對抑止系統過電壓、防止各種沖擊有很好的作用；

3、電阻柜阻值可從1歐姆到2000歐姆，電流從0.5安培到1000安培設計；

4、電阻柜用于戶內或戶外，柜體采用不銹鋼板或冷軋鋼板噴塑制成；

5、產品可以加裝接地記錄及溫濕度控制裝置，記錄設備運行的狀態；

6、根據用戶要求加裝測控保護裝置。
