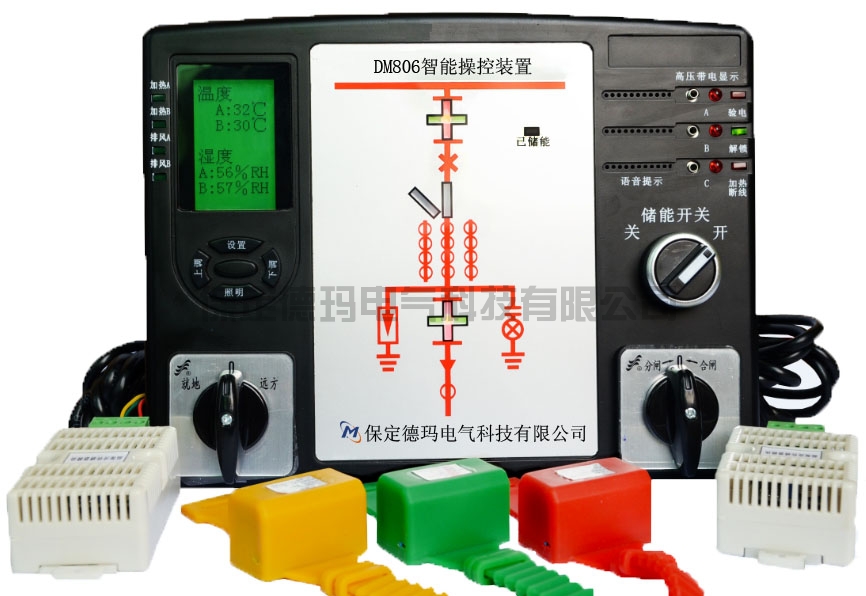

一、產品概述

該系列開關柜智能操顯裝置是針對目前中壓系統開關技術發展而開發設計的一種多功能智能化開關模擬綜合動態指示裝置，主要應用于電壓等級為0.1～40.5KV的各種戶內開關柜。 產品集中指示一次回路模擬狀態、手車位置、隔離刀位置、接地刀位置、開關狀態、操作機構儲能狀態；帶有高壓帶電指示、帶電閉鎖輸出、自動加熱除濕、實時數字顯示溫濕度值及加熱器故障監測、超高溫報警并強制停止加熱、智能語音防誤提示、紅外人體感應、柜內電氣接點在線測溫、RS485通信接口等多種功能，簡化了開關柜面板設計，美化了部局，完善了開關狀態指示功能和安全性能的新型電氣裝置。目前該系列產品已廣泛地應用于電力、化工、鐵路、礦山、冶金、水泥等諸多行業。

二、技術參數

2.1 裝置技術參數

2.2 無線溫度傳感器技術參數

三、裝置面板功能圖

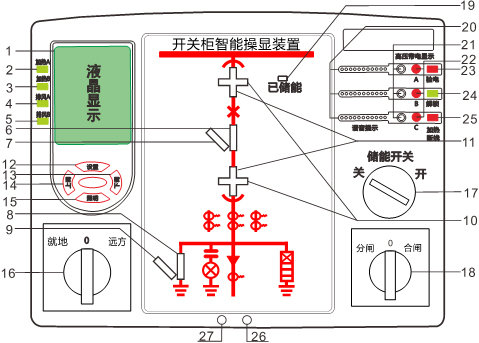

圖1、面板功能說明圖

四、裝置功能注釋

    4.1  開關柜狀態模擬顯示

                 ⑴斷路器分、合閘指示：

                       斷路器合閘時，紅色模擬條 6 發光

                       斷路器分閘時，綠色模擬條 7 發光

                 ⑵手車工作位置和試驗位置：

                       手車位于工作位置時，紅色模擬條 11 發光

                       手車位于實驗位置時，綠色模擬條 10 發光

                      (注:手車處于工作位置和實驗位置之間時，指示燈均為不發光)

                 ⑶接地刀指示：

                       當接地刀處于分閘狀態時,綠色模擬條 9 發光

                       當接地刀處于合閘狀態時,紅色模擬條 8 發光

                 ⑷儲能：

                       當已儲能時,儲能指示燈 19 發光

                       當未儲能時,儲能指示燈 19 不發光

     4.2  防誤語音提示

               ⑴當接地刀處于分閘狀態、斷路器處于合閘狀態，誤將手車從試驗位置推至工作位置時，防誤語音提示“請分?jǐn)嗦菲鳌蓖瑫r(shí)                    模擬條10、11、7、8、9閃爍。

             ⑵當接地刀處于合閘狀態、斷路器處于分閘狀態，誤將手車從試驗位置推至工作位置時，防誤語音提示＂請分接地刀＂，同                時模擬條10、11、6、7、9閃爍。

             ⑶當接地刀處于合閘狀態、斷路器(負荷開關、接觸器)處于合閘狀態，誤將手車從試驗位置推至工作位置時，防誤語音提                  示“請分?jǐn)嗦菲鳎?qǐng)分接地刀”，同時模擬條10、11、7、9閃爍。

              注：三條語音提示內容主要針對手車式斷路器柜。

       4.3  分合閘操作功能

               開關柜智能操顯裝置可按客戶實際需求配置不超過三只轉換開關，也可根據客戶實際需要改為相應的按鈕，可                實現以下操作：

                           1）分合閘操作；2）儲能操作；3）遠方/就地操作；4）照明操作。

      4.4  加熱除濕及排風控制功能

                 4.4.1 出廠默認：溫度上限 +15℃，  下限 +5℃；

                        濕度上限90%RH， 下限75%RH；

                        排風上限+40℃，   下限+30℃；

              4.4.2 加熱啟動：當傳感器測得的環境溫度低于設定的溫度下限值，或者測得的濕度值大于設定的濕度上限值時                        啟動加熱。

               4.4.3  加熱停止：

                   a)當傳感器測得的環境溫度高于設定的溫度上限值或測得的濕度低于設定的濕度下限值時，停止加熱；

                   b)當傳感器測得的環境溫度超過+40℃時無條件停止加熱，防止過熱損傷。

               4.4.4 排風啟動：當傳感器測得的環境溫度高于設定排風上限時，啟動排風，低于排風下限時，停止排風。

      4.5  高壓帶電顯示及閉鎖功能

                     LED啟輝電壓（kV）：額定相電壓×(0.15-0.65)

                     閉鎖啟控電壓（kV）：額定相電壓×0.65

                     當三相高壓同時不帶電的狀態下，閉鎖觸點輸出閉合，同時解鎖指示的紅燈亮。否則閉鎖有效，同時啟動閉鎖無源觸點                      輸出。

                     注：接入電容式高壓帶電傳感器（其輸出短路電流不低于220μA±10%）。

      4.6  無線測溫功能

                    裝置可以同時測量多路電氣接點溫度，當測量溫度大于告警值時，裝置輸出告警信號。每臺操顯裝置標配3~9點測溫                     (可以接收21個測量點溫度)。

                    電氣接點在線測溫系統由開關柜智能操控裝置、接點測溫傳感器、測溫接收模塊（已組裝在操控裝置里）以及臺管理                     軟件（非標配）組成。
