隨著用電需求的不斷增加人們對于用電安 全也越來越重視，中高壓開關柜的測溫一直是人們關注的焦點。由于無線zigbee的技術越來越普及，這種方案很好的解決了中高壓開關柜的銅排溫度監控問題。但是這種方案也有缺陷，怎樣做到低功耗以及小體積、快速開發一直限制著無線測溫的應用。開關柜中銅排布局緊湊不可能有較大空閑位置，一般都采用表帶的方式進行安裝，這種方式就要求溫度采集模塊體積做的非常小無線測溫

為了降低功耗以及控制體積，不能增家額外MCU，所有的采集控制必 須在zigbee模塊中完成。為了zigbee模塊休眠時整個系統不消耗電能，將溫度傳感器DS18B20設置成單線通信模式，當zigbee休眠時DS18B20不消耗電能。當zigbee模塊喚醒采集時，zigbee與溫度采集模塊通信并同時給溫度傳感器DS18B20中的電容充電。用戶可以通過上位機軟件設置休眠喚醒時間，可以按照秒設置也可以按照分來設置。配置好后模塊定時休眠，當模塊喚醒后將溫度采集通過zigbee網絡傳送給主節點，傳送完成后再次進入休眠。此方案不僅功耗低而且體積小巧，再有大大縮短了用戶的研發周期，用戶只需關注自己主節點的研發，從節點只需通過配置即可。

zigbee模塊以及電池被集成到一個表帶當中，然后將表帶綁在被測銅牌上，表帶背面有開孔方便溫度傳感器與被測銅牌接觸。

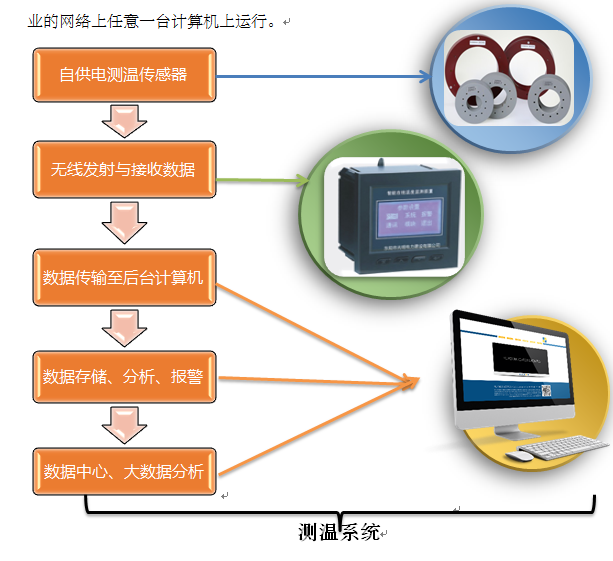

整個網絡采用星型網絡拓?fù)浣Y(jié)構，開關柜中的智能控制開關作為主節點，溫度采集表帶作為子節點，子節點定時上傳采集到的溫度然后再次休眠。主節點之間通過RS-485網絡相連，然后再通過GPRSDTU傳送到監控后臺。
