DM-TWM-WX微型無源無線溫度傳感器

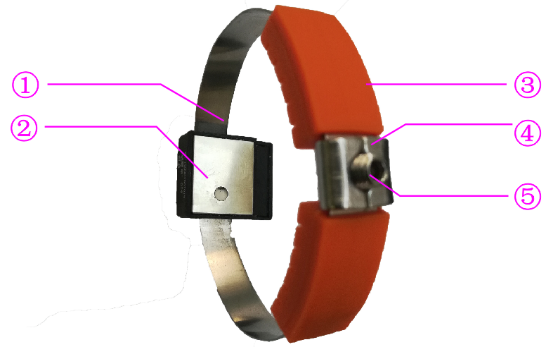

傳感器結構：

① 取電合金片：用于感應取電

② 后蓋片：感應溫度

③ 軟硅膠：加深連接強度

④ 連接頭：連接取單片雙頭

⑤ 螺絲：固定取電片

參數

溫度測量范圍：-40～+125℃

測量精度：±0.5℃（0~65℃）,±1℃（-40~125℃）

溫度采樣頻率：默認20秒（可定制）

無線頻率：433MHz

無線傳輸距離：≤200米（空曠距離）

工作電源：感應取電

啟動電流：>5A（滿足國家能源行業標準NB/T 42086-2016規定的啟動電流 : 不大于0.05倍一次額定電流（大于400A）或20A）

安裝方式：捆綁式

主體尺寸：285mm*236mm*120mm

安裝部位

移開式高壓開關柜：母排， 靜觸頭，電纜搭接等部位。

低壓柜：出線樁頭、斷路器進出線端。

固定式高壓開關柜：母排， 隔離刀閘，電纜搭接等部位。

低壓開關柜：空開進線、出線、電纜出線等部位。

安裝

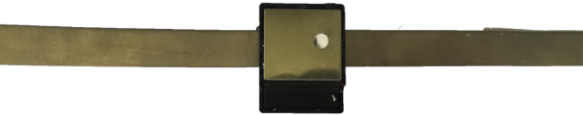

第一步：預計安裝部位長度，取合適長度穿過模塊。

微型無源無線溫度傳感器

第二步：把取電片跟軟硅膠插入傳感器（軟硅膠有波紋的一面朝下跟感應溫度位置一致）

第三步：將模塊纏繞在取電部位（電流主路）讓測溫點部位接觸到要測溫部位，并拉緊兩側的合金片，然后把兩頭到卡扣底下重疊。

第四步：用內六角扳手?jǐn)Q緊螺絲，把軟硅膠推連接頭兩側。

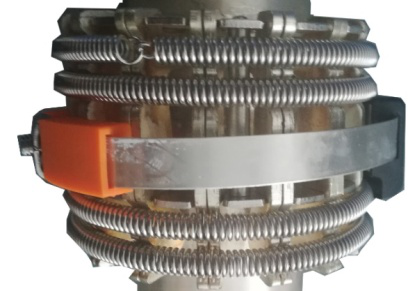

安裝完整如圖：
