無線測溫預警系統是集先進傳感技術、數字識別技術、無線通信技術、低功耗技術、抗干擾技術以及自動化控制技術為一體的高新技術產品,由無線溫度顯示儀、無線溫度傳感器、后臺管理系統組成.可對多種惡劣環境條件下的設備溫度變化情況實現現場和遠程同時在線監測和預警.具體應用在電氣設備的各種觸點、連接點,如:母線接頭、電纜接頭、室外刀閘開關觸點、變壓器及電動機引線接頭等待測點.無線測溫裝置以嵌入式微處理器為核心,采用低功耗設計、無線隔離等技術,具有安裝方便、抗干擾能力強、工作可靠等特點,能很好解決高電壓狀態下的溫度測量問題

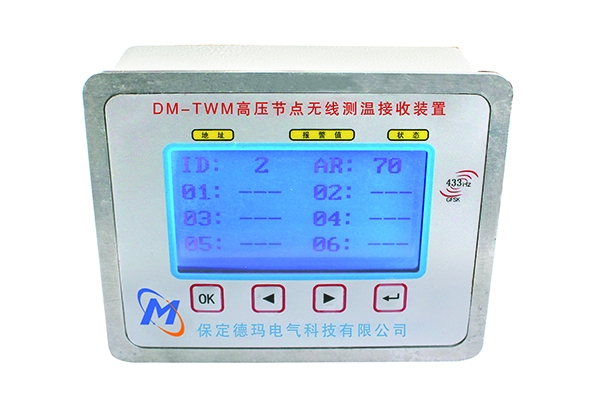

將溫度傳感器安裝到帶電觸頭上,監測儀主機的數字面板表顯示出每個帶電觸頭的溫度值,并可將溫度值通過RS-485接口傳到上位計算機作進一步處理,實現開關柜溫度的集中監測.無線測溫設計中,溫度測量裝置直接安裝在母線上,數據通過無線傳輸模塊發送到安裝在柜門上的接收端.當母線溫度異常時,測溫系統通過多種報警方式提醒相關人員采取措施,避免事故的發生. 系統總體設計:本系統主要由母線測溫裝置和上位機控制中心組成.采用基于RS-485總線的主從分布式結構,以母線測溫裝置接收模塊中的單片機AT89C52為核心的從機,既可以獨立地完成數據處理和控制任務,又可以將數據傳給上位PC機.
