無線測溫監控系統技術特點：
1、雙電源模式，功能更完善
提供兩種供電方式：一種是通過流過接觸臂或母線的一次電流感應供電；另一種是通過手持式巡更儀提供的射頻信號供電。這兩種供電方式的結合提供了更加完善的功能，為設備質量檢測、系統設置、安裝、巡檢、軟件升級等提供了方便。
2、超強動力表現，無盲點
只要斷路器觸點或開關柜母線上有2-3A的一次電流，取電模塊就可以正常工作。
3、采用喉箍結構，安裝更方便。

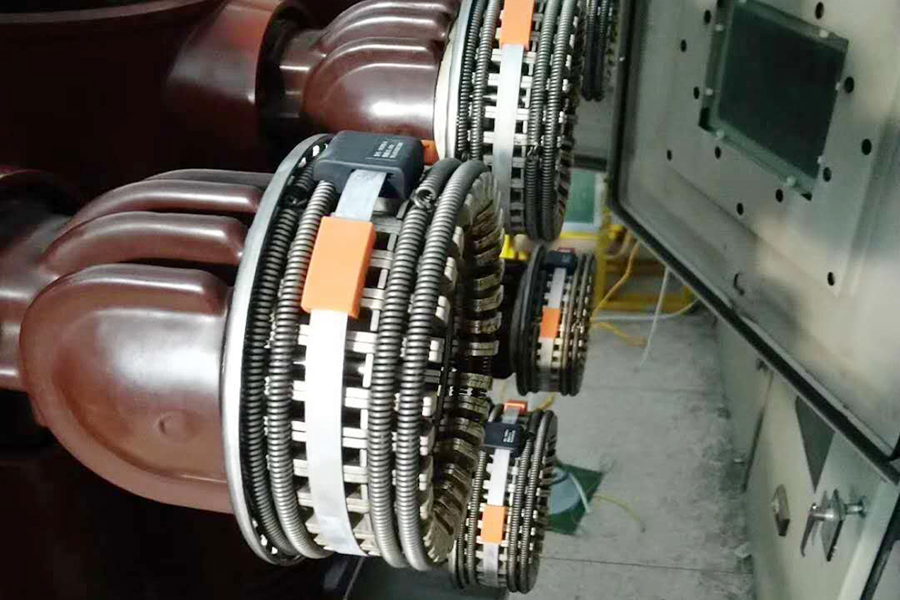

無源無線測溫模塊體積小，安裝方便。適用于各種尺寸的接觸墻和母線。它可以安裝在接觸臂套筒的內側或外側，也可以安裝在母線的各個位置。有更多的選擇，安裝更加方便快捷。
4、智能發射周期
傳輸周期可根據接觸臂或母線上感應電流的大小自動調整，數據傳輸頻率更智能，可任意設定1秒以上。
5、低感應能量，高穩定性
模塊內一次電流產生的功率從3A的0.08mW到1000A的0.12W不等，由于自身產生的功率很小，通過保護電路不需要消耗太多能量，更加穩定。
6、屏蔽結構設計，抗干擾能力強
在內部硬件設計上，增加了屏蔽罩和保護電路，可方便地應對群脈沖和浪涌引起的干擾。手持式電源的設計更便于設置和維護。
喉箍式無源無線采用雙電源設計，不僅可以感知電源，還可以在停電時使用手持巡檢儀進行射頻供電?？芍苯訉崟r設置監控模塊，升級軟件，便于后期維護。
7、新型合金材料的應用，自產低熱
無線測溫模塊采用特殊的軟磁合金材料，發熱量小，在10000 A大電流下對監測點無影響，與傳統硅鋼片不同，它能耗高，發熱嚴重。會加重監測點的溫度。
